4 role de rulare: o introducere cuprinzătoare

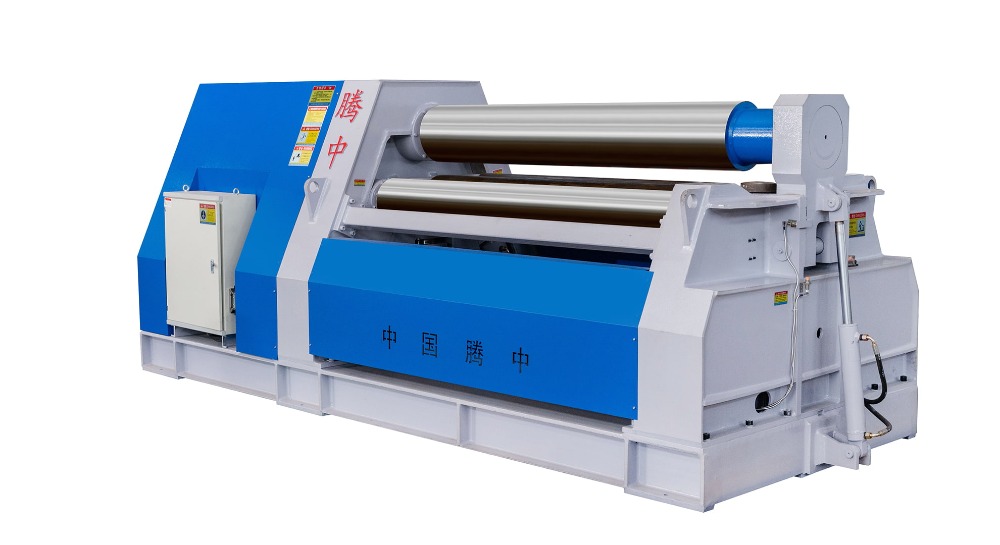

O 4 rulouri de rulare , cunoscută și sub numele de mașină de îndoire cu patru plăci cu role, este un instrument industrial specializat conceput pentru a îndoi sau rula plăci metalice în diferite forme, în principal forme cilindrice sau conice. Funcționează pe principiile fundamentale ale deformării materialelor și manipulării mecanice, ceea ce îl face un activ indispensabil în numeroase procese de fabricație și fabricație.

Structură

Mașina de rulare cu patru rulouri este compusă în principal din următoarele piese cheie:

Cilindrul de poziționare hidraulică: responsabil pentru controlul precis al mișcării și poziționării anumitor componente, asigurând ajustări precise în timpul procesului de rulare.

Panou de control: servește ca interfață operator, permițând introducerea parametrilor, cum ar fi grosimea plăcii, lățimea și raza de îndoire dorită. De asemenea, monitorizează și controlează funcționarea generală a mașinii.

Ruloul de sus: în majoritatea cazurilor, rola superioară este rola principală de acționare. Oferă forța principală de a conduce placa metalică prin mașină. În unele modele, rămâne fixat în poziție, în timp ce în altele, acesta poate fi reglat vertical sau orizontal pentru operațiuni de îndoire mai complexe.

Rulouri laterale: Acestea sunt cele două rulouri mai mici situate de o parte și de alta a mașinii. Acestea joacă un rol crucial în aplicarea presiunii laterale pe placă, permițând crearea formelor curbate. Rulourile laterale pot fi reglate în înălțime și poziție pentru a controla curbura plăcii rulate.

Ruloul de jos: cele două rulouri de jos mai mari susțin greutatea plăcii metalice și lucrează în tandem cu ruloul superior pentru a conduce placa prin mașină. De asemenea, contribuie la alinierea inițială a plăcii înainte de începerea procesului de îndoire.

Cadrul mașinii: cadrul robust oferă suport structural pentru toate componentele mașinii de rulare cu patru role. Este de obicei fabricat din oțel de înaltă rezistență pentru a rezista forțelor generate în timpul procesului de rulare.

Principiul de lucru

Pregătire: Înainte de a începe procesul de rulare, operatorul de mașini trebuie să se asigure că placa metalică este curată, lipsită de orice resturi sau contaminanți care ar putea afecta calitatea cotului. Placa este apoi aliniată și poziționată corespunzător între rulourile de jos și de sus. De asemenea, operatorul stabilește parametrii mașinii, cum ar fi grosimea plăcii, lățimea și raza de îndoire dorită, conform specificațiilor produsului final.

Poziționarea inițială: Rulourile de jos ale mașinii sunt reglate pentru a sprijini uniformitatea plăcii. Acest suport inițial este crucial pentru a se asigura că placa se deplasează fără probleme prin mașină în timpul procesului de rulare. Rulourile superioare sunt ridicate până la poziția lor superioară, creând un decalaj suficient de mare pentru a permite introducerea ușoară a plăcii metalice.

Inserție: Placa metalică este introdusă cu atenție între rulourile de jos și de sus prin decalajul de intrare al mașinii. Operatorul trebuie să aibă mare grijă pentru a se asigura că placa este centrată și perfect aliniată cu rulourile. Orice aliniere necorespunzătoare în această etapă poate duce la îndoire inegală sau defecte în produsul final.

Reglare: Odată ce placa este în poziție, operatorul reglează pozițiile de jos și de sus a rulourilor pentru a se potrivi cu raza de îndoire dorită și curbura. Această ajustare este un pas critic în realizarea razei de îndoire corectă, fără a provoca o încordare excesivă sau deformare pe placă. Reglajele precise sunt adesea făcute folosind panoul de control, care permite reglarea fină a pozițiilor de rulare.

Îndoirea: cu rulourile ajustate corespunzător, sistemele hidraulice sau mecanice ale mașinii sunt implicate. Rulourile de jos încep să se rotească, conducând placa înainte. Simultan, rulourile superioare se aplică presiune în jos pe placă. Pe măsură ce placa se deplasează prin rulouri, ea suferă deformare din plastic, îndoind treptat în jurul rulourilor de jos pentru a prelua forma curbată dorită.

Îndoire progresivă: în multe cazuri, procesul de îndoire nu este finalizat într -o singură trecere. Pe măsură ce placa continuă să se deplaseze prin rulouri, este posibil ca operatorul să fie necesar să facă ajustări suplimentare în pozițiile rulourilor de sus și de jos pentru a obține curbura și forma exactă necesare. Această abordare progresivă de îndoire, care implică adesea mai multe treceri, ajută la asigurarea preciziei și la minimizarea stresului pe placă, rezultând un produs final de calitate mai mare.

Ieșire și îndepărtare: Odată ce placa a trecut prin toate rulourile și a obținut forma dorită, iese din mașină la celălalt capăt. Operatorul elimină cu atenție placa îndoită de la mașină, iar procesul de rulare este complet. Placa îndepărtată este apoi gata pentru procesarea sau asamblarea ulterioară, în funcție de cerințele specifice de fabricație.

Proceduri de operare

Configurarea mașinii: Înainte de a utiliza mașina de rulare cu patru role, este esențial să vă asigurați că mașina este asamblată și calibrată corespunzător. Aceasta include verificarea sistemelor hidraulice sau mecanice pentru scurgeri, defecțiuni sau semne de uzură. Mecanismele de siguranță, cum ar fi butoanele și paznicii de oprire de urgență, ar trebui, de asemenea, inspectate pentru a se asigura că sunt în stare de funcționare. În plus, alinierile Roll trebuie verificate pentru a garanta rezultate precise de îndoire.

Pregătirea plăcii: placa metalică care trebuie rulată trebuie curățată bine pentru a îndepărta orice murdărie, rugină sau alți contaminanți. De asemenea, ar trebui verificat pentru dimensionarea corespunzătoare și eventualele defecte potențiale. Placa este apoi poziționată corect pentru îndoire, ținând cont de orientarea dorită și alinierea cu rulourile mașinii.

Reglarea rulourilor: Pe baza razei de îndoire dorite și a curburii, operatorul reglează pozițiile de jos și de sus. Această ajustare poate implica utilizarea controalelor manuale sau bazându -se pe sistemul controlat de computer al mașinii. Operatorul ar trebui să consulte manualul sau orientările mașinii pentru proceduri de ajustare specifice, deoarece diferite modele pot avea mecanisme de ajustare ușor diferite.

Introducerea plăcii: Placa este introdusă cu atenție în decalajul de intrare al mașinii, asigurându -se că este centrată și aliniată așa cum este descris în secțiunea principiu de lucru. Orice aliniere necorespunzătoare în această etapă poate duce la îndoire inegală sau alte probleme de calitate.

Procesul de îndoire: Sistemele hidraulice sau mecanice ale mașinii sunt activate pentru a începe procesul de îndoire. Operatorul monitorizează îndeaproape progresul îndoitării, observând placa pe măsură ce se deplasează prin rulouri. În timpul acestui proces, pot fi necesare ajustări la pozițiile de rulare pentru a obține cotul dorit.

Îndoire progresivă: Dacă sunt necesare mai multe treceri pentru a atinge forma dorită, operatorul efectuează aceste treceri, reglând pozițiile rulourilor între fiecare trecere. Această abordare pas - prin - pas permite un proces de îndoire mai controlat și mai precis.

Ieșire și îndepărtare: După ce placa a fost îndoită spre forma dorită, este permisă ieșirea din mașină. Operatorul elimină cu atenție placa îndoită și o inspectează pentru orice semne de defecte, cum ar fi coturi inegale, fisuri sau alte imperfecțiuni. Dacă este necesar, placa poate fi supusă procesării ulterioare sau a re -re -rulată pentru a corecta orice probleme.

Întreținerea mașinii: După finalizarea procesului de îndoire, întreținerea de rutină pe mașină este esențială. Aceasta include curățarea mașinii pentru a îndepărta bărbieritul sau resturile metalice care s -ar fi putut acumula în timpul procesului de rulare. Piesele în mișcare, cum ar fi rulourile și cilindrii hidraulici, ar trebui să fie lubrifiate pentru a reduce frecarea și uzura. Orice semne de uzură sau deteriorare, cum ar fi rulmenți uzate sau scurgeri de furtunuri hidraulice, ar trebui să fie abordate prompt pentru a asigura funcționarea continuă continuă a mașinii.

Avantaje

Redus pre -rulare: într -o mașină de rulare cu patru rulouri, materialul este ciupit între cele două rulouri centrale, ceea ce reduce semnificativ nevoia de pre -rulare extinsă. Acest lucru nu numai că economisește timp, dar îmbunătățește și eficiența generală a procesului de rulare.

Single - PASS Working: Multe mașini de rulare cu patru rulouri sunt capabile să efectueze mai multe operații, inclusiv pătrat, pre -rulare, rulare și închidere pre -rulare, toate într -o singură trecere. Acest proces simplificat simplifică fluxul de lucru al fabricației și crește productivitatea.

Alimentarea plăcilor orizontale: Datorită suportului ruloului inferior și a ruloului lateral, placa poate fi introdusă în mașină pe orizontală. Această metodă de alimentare orizontală este mai convenabilă și mai stabilă, în special pentru plăcile mai mari și mai grele.

Squaring -ul plăcii: Poziția ruloului lateral permite pătrarea ușoară a plăcii. Acest lucru asigură că placa este aliniată în mod corespunzător înainte de începerea procesului de rulare, ceea ce duce la rezultate de îndoire mai precise și consistente.

Cerință redusă a spațiului mașinii: Deoarece pătratul și rularea se poate face adesea într -o singură etapă, spațiul necesar în jurul mașinii este redus. Acest lucru este deosebit de benefic în instalațiile de fabricație unde spațiul poate fi limitat.

Precizie ridicată și rotunjire: Mașini de rulare cu patru rulouri, în special cele cu sisteme de control avansate, pot atinge niveluri ridicate de precizie și rotunjire în produsele rulate. Acest lucru le face ideale pentru aplicații în care sunt necesare toleranțe strânse, cum ar fi în industria aerospațială și auto.

Versatilitate: aceste mașini pot gestiona o gamă largă de grosimi, lățimi și materiale ale plăcii, ceea ce le face extrem de versatile. Acestea pot fi folosite pentru a rula diverse forme, inclusiv cilindri, conuri și arcuri, pentru a răspunde nevoilor diverse ale diferitelor procese de fabricație.

Caracteristici automate: Unele mașini de rulare moderne cu patru rulouri sunt echipate cu funcții de aliniere automată și de prindere. Aceste caracteristici asigură că placa rămâne în loc în timpul procesului de rulare, împiedicându -l să alunece sau să funcționeze, ceea ce îmbunătățește în continuare calitatea produsului finit.

Caracteristici de siguranță: Multe mașini de rulare cu patru rulouri sunt proiectate cu caracteristici de siguranță, cum ar fi anti -suprasarcină și funcții de protecție hidraulică. Aceste caracteristici ajută la protejarea mașinii de daune din cauza sarcinilor excesive și, de asemenea, protejează operatorul de accidente potențiale.

Diametrul micului tambur: Mașinile de îndoire cu patru rulouri sunt capabile să ruleze cilindri cu diametre relativ mici. În unele cazuri, pot rula cilindri care sunt mai mici de 1,1 ori diametrul rolei superioare, ceea ce oferă o flexibilitate mai mare în fabricarea componentelor cu diametrul mic.

Aplicații

Mașina de rulare cu patru rulouri găsește aplicații extinse într -o gamă largă de industrii:

Fabricarea vaselor de presiune: În producția de vase sub presiune, cum ar fi cazane și rezervoare de depozitare, mașinile de rulare cu patru role sunt utilizate pentru a forma secțiunile cilindrice și conice ale vaselor. Precizia ridicată și capacitatea de a gestiona plăcile groase le fac bine - potrivite pentru această aplicație critică.

Fabricarea structurii de oțel: pentru fabricarea structurilor de oțel, cum ar fi cele utilizate în clădiri, poduri și instalații industriale, mașinile de rulare cu patru rulouri sunt utilizate pentru a se îndoi și forma plăcilor de oțel în diverse componente. Versatilitatea acestor mașini permite crearea de forme complexe necesare în structurile moderne de oțel.

Industria auto: în sectorul auto, mașinile de rulare cu patru rulouri sunt utilizate pentru fabricarea pieselor, cum ar fi conductele de evacuare, rezervoarele de combustibil și panourile pentru caroserie. Capacitatea de a obține o precizie ridicată și o calitate constantă este crucială în fabricarea auto.

Aerospațial și aviație: industria aerospațială și a aviației necesită componente cu toleranțe extrem de strânse. Patru - mașini de rulare cu role sunt utilizate pentru a produce piese precum secțiuni de fuselaj pentru aeronave, componente ale motorului și structuri de aripi. Capacitățile de înaltă precizie ale acestor mașini sunt esențiale pentru a îndeplini cerințele stricte de calitate ale industriei aerospațiale.

Transportul feroviar: în fabricarea trenurilor și a mașinilor de metrou, mașinile de rulare cu patru role sunt utilizate pentru a forma cochilii de caroserie și alte componente structurale. Capacitatea de a gestiona producția la scară largă și de a menține o calitate înaltă este importantă în această industrie.

Fabricarea ascensoarelor: Pentru producerea de mașini și arbori cu ascensoare, mașinile de rulare cu patru rulouri sunt utilizate pentru a se îndoi și a modela plăcile metalice. Capabilitățile precise de îndoire asigură o potrivire corectă și o funcționare lină a componentelor elevatorului.

Ingineria podului: în construcția podului, mașinile de rulare cu patru rulouri sunt utilizate pentru fabricarea componentelor curbate și conice ale structurii podului. Capacitatea de a lucra cu plăci de dimensiuni mari și de a obține coturi precise este vitală pentru asigurarea integrității structurale a podului.

Stadion și design arhitectural: în construcția stadioanelor și a altor structuri arhitecturale unice, mașinile de rulare cu patru rulouri sunt utilizate pentru a crea elemente metalice curbate și în formă care oferă acestor clădiri distinctive 外观. Versatilitatea mașinilor permite arhitecților să își realizeze design -urile creative.

Fabricare generală: Mașini de rulare cu patru rulouri sunt, de asemenea, utilizate pe scară largă în procesele generale de fabricație, cum ar fi producția de mobilier metalic, echipamente industriale și utilaje agricole. Acestea pot fi utilizate pentru a crea o varietate de componente curbate și în formă pentru aceste produse.

În concluzie, mașina de rulare cu 4 role este un instrument industrial extrem de versatil și eficient, care joacă un rol crucial în numeroase procese de fabricație și fabricație. Structura sa unică, principiul de lucru și avantajele îl fac un activ esențial în industriile în care sunt necesare precizie, eficiență și versatilitate.
