Care este diferența dintre o mașină de rulare cu trei role și cu patru role?

În lumea fabricării metalelsau, puține mașini sunt la fel de fundamentale pentru crearea de forme cilindrice și conice ca Mașină de rulare a plăcilor . Aceste unelte puternice îndoaie foi plate de metal în curbe, formând totul, de la vase sub presiune masivă și turnuri de turbină eoliană până la elemente arhitecturale și conducte industriale. Când porniți în călătorie pentru a selecta echipamentul potrivit pentru un magazin sau un proiect, cea mai comună și critică întrebare care apare este: Ar trebui să alegeți o mașină de rulare cu trei role sau cu patru role?

Aceasta nu este o problemă a faptului că este universal „mai bun” decât celălalt. În schimb, este vorba despre înțelegerea diferențelor fundamentale în proiectarea, funcționarea și capacitățile lor pentru a se potrivi cu mașina potrivită cu cerințele specifice ale lucrării. Alegerea se bazează pe factori precum volumul de producție, precizia necesară, tipurile de materiale și, desigur, bugetul.

Acest articol va oferi o comparație detaliată și nepărtinitoare a mașinilor de rulare cu trei role și cu patru role, descompunând mecanica, avantajele, limitările și aplicațiile ideale pentru a vă împuternici cu cunoștințele necesare pentru a lua o decizie în cunoștință de cauză.

Funcția de bază: modul în care funcționează rularea plăcilor

La cel mai simplu, rularea plăcilor implică deformarea elastică și plastică a unei foi de metal în jurul unei axe centrale. Mașina folosește o combinație de forță și rulouri poziționate precis pentru a impune o rază consistentă pe piesa de prelucrat. Numărul de rulouri și configurația lor dictează direct modul în care mașina gestionează metalul, în special la începutul și sfârșitul procesului de îndoire.

Mașina de rulare a plăcilor cu trei role: simplitate și rezistență

Configurația cu trei role este designul clasic, testat în timp. După cum sugerează și numele, este format din trei rulouri: două rulouri inferioare și o rolă superioară.

Există două subtipuri primare de mașini cu trei role:

Ciuperci inițiale (role de ciupire): Acesta este cel mai frecvent tip. Cele două rulouri inferioare sunt bazate pe putere și sunt fixate în poziție. Ruloul superior se mișcă pe verticală pentru a aplica presiune și a ciupi foaia de rulourile inferioare. Pentru a porni curbarea, foaia metalică trebuie să fie introdusă manual în mașină până când se lovește de o oprire din spate. Ruloul superior coboară, ciupi foaia și rulourile inferioare conduse se rotesc pentru a trage materialul, aplecându -l pe ruloul superior.

Tip piramidă: În acest stil mai vechi, rulourile sunt aranjate într -o formă piramidă. Ruloul de sus este centrat deasupra celor două rulouri de jos. Toate cele trei rulouri se pot mișca. În timp ce sunt înlocuite în mare parte de modele mai moderne, mașinile piramidice sunt cunoscute pentru capacitatea lor de a gestiona plăci foarte groase.

Avantajele cheie ale unei mașini cu trei role:

Investiții inițiale mai mici: În general, mașinile cu trei role au un sistem mecanic și hidraulic mai simplu, ceea ce le face mai accesibile de achiziționat. Acesta este un avantaj semnificativ pentru magazinele FAB, startup -uri sau operațiuni mai mici cu un nivel mai mic Bugetul mașinii de rulare a plăcilor .

Construcție robustă: Cu mai puține piese în mișcare, acestea sunt adesea construite pentru a fi extrem de robust și sunt potrivite pentru Rollarea plăcii grele și aplecându -se foarte placă groasă de oțel .

Funcționare și întreținere mai simplă: Sistemele de control sunt de obicei mai puțin complexe, iar întreținerea poate fi mai simplă datorită aranjamentului mai puțin complicat al componentelor.

Capacitate maximă mai mare: Pentru un anumit punct de preț, o mașină cu trei role se mândrește adesea cu o capacitate maximă mai mare de grosime în comparație cu o mașină cu patru role.

Limitări cheie ale unei mașini cu trei role:

Capete plate (necesare înainte de îndoire): Acesta este cel mai semnificativ dezavantaj. Proiectarea inițială a ciupirii nu poate îndoi marginile de frunte și de final ale plăcii fără o funcționare secundară. Aceste secțiuni plate necredincioase trebuie să fie „pre-îndoite” pe o frână de presă sau prin utilizarea mașinii de rulare în sine într-un proces greoi, cu mai multe etape. Acest lucru adaugă timp, necesită o abilitate suplimentară a operatorului și poate duce la inconsecvențe.

Mai puțină precizie: Realizarea unui cilindru perfect cu o rază consistentă de la margine la margine este mai dificilă și dependentă de operator datorită problemei finale.

Eficiență mai mică: Nevoia de pre-îndoire și alimentarea manuală a materialului face ca procesul general să fie mai lent, ceea ce este mai puțin ideal pentru Fabricarea metalelor cu volum mare medii.

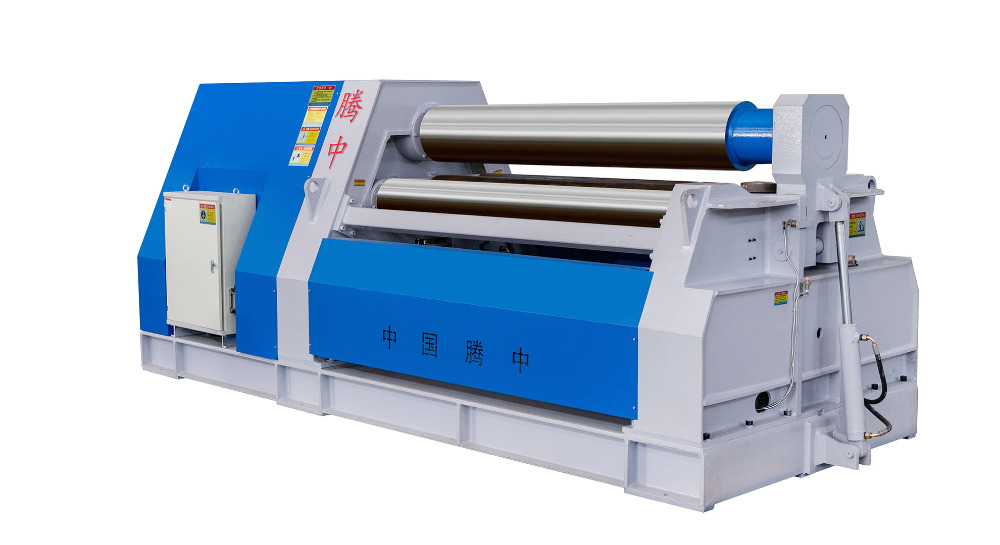

Mașina de rulare a plăcilor cu patru role: precizie și eficiență

Mașina cu patru role adaugă un al patrulea rol critic ecuației. De obicei, are două rulouri inferioare și două rulouri superioare. Configurația este proiectată pentru a depăși limitarea principală a designului cu trei role.

Într-o configurație stşiard cu patru role:

Ruloul din spate inferior este rola principală condusă.

Ruloul din față inferior și ruloul din spate superior se pot deplasa vertical.

Ruloul frontal superior este adesea fix sau poate pivota.

Avantajul revoluționar: eliminarea capetelor plate

Geniul mașinii cu patru role constă în capacitatea sa de a prinde placa de mai sus, cât și de mai jos înainte Începe procesul de îndoire. Iată cum funcționează:

Încărcare: Placa este introdusă între rulourile din față și partea superioară superioară.

CLAMPING: Ruloul din față inferior se ridică și ruloul din spate superior coboară, prinzând ferm placa. Nu este nevoie să hrăniți placa la o oprire din spate.

Înainte de îndoire a marginii de frunte: Cu placa fixată, ruloul frontal superior coboară pentru a se îndoaie în prealabil marginea de frunte a plăcii împotriva ruloului principal condus din spate. Acest lucru se întâmplă automat, chiar la începutul ciclului.

Rulare: Odată ce marginea de frunte este îndoită, mașina continuă cu procesul complet de rulare. Rulourile se rotesc, formând placa într -un cilindru.

Înainte de îndoire a marginii de finală: Când ruloul este aproape complet, mașina poate utiliza aceeași acțiune de prindere și îndoire pentru a se îndoaie în prealabil marginea de finalizare înainte de finalizarea și eliberarea piesei.

Acest proces integrat este motivul pentru care mașinile cu patru role sunt sinonime cu Placa de precizie rulând şi Îndoirea plăcii CNC .

Avantajele cheie ale unei mașini cu patru role:

Fără capete plate / integrate înainte de îndoire: Cel mai mare beneficiu. Elimină complet operațiunea secundară înainte de îndoire, economisind o cantitate masivă de timp și forță de muncă.

Precizie și consistență superioară: Acțiunea de prindere oferă un control superior asupra piesei de lucru, minimizând alunecarea și asigurând un cilindru perfect simetric, cu o rază constantă pe întreaga lungime. Acest lucru este esențial pentru Fabricarea cilindrilor industriale .

Productivitate și automatizare sporită: Procesul este mai rapid, necesită mai puțină intervenție manuală și este mult mai ușor de integrat cu Sisteme de control CNC . Acest lucru îl face ideal pentru Formarea automată a metalelor celule.

Funcționare mai ușoară: În timp ce mașina în sine este mai complexă, procesul de rulare efectiv este adesea mai simplu pentru operator, necesitând mai puțină abilitate pentru a obține rezultate perfecte. Caracteristici precum Mașină de rulare a conului Funcționalitatea este, de asemenea, adesea mai ușoară și mai precisă pe un design pe patru role.

Siguranță îmbunătățită: Operatorul are o interacțiune mai mică cu placa în mișcare, deoarece este fixată și controlată pe parcursul procesului.

Limitări cheie ale unei mașini cu patru role:

Cost inițial mai mare: Complexitatea adăugată a celui de -al patrulea rolă, sistemul său de acționare și controalele mai sofisticate duc la un preț de achiziție mai mare.

Capacitate maximă puțin mai mică: Pentru o mașină de dimensiuni și costuri fizice similare, o rază de patru role ar putea avea o capacitate maximă de grosime maximă decât o mașină robustă cu trei role, deoarece o anumită rezistență este tranzacționată pentru complexitate și precizie.

Complexitate crescută de întreținere: Cu mai multe piese în mișcare și hidraulică avansată și electronică, întreținerea necesită mai multe cunoștințe de specialitate.

Comparație din cap la cap: un tabel sumar

Făcând alegerea corectă pentru operația dvs.

Decizia dintre o mașină cu trei role și cu patru role se reduce în cele din urmă la nevoile dvs. specifice.

Alegeți o mașină de rulare cu trei role dacă:

Ta Afaceri de fabricare a metalelor este pe un buget restrâns.

Munca ta este concentrată în primul rând pe Placă de calibru greu rulând În cazul în care grosimea extremă este preocuparea principală, nu producția de volum mare.

Aveți deja o frână de presă capabilă care poate gestiona operațiunile de pre-îndoire.

Rulele dvs. de producție sunt mai scurte și puteți tolera timpul suplimentar necesar pentru pre-îndoire.

Lucrezi la o mare varietate de proiecte unice, mai degrabă decât la rulări repetitive, cu volum mare.

Alegeți o mașină de rulare cu patru role dacă:

Productivitate and eficienţă sunt prioritățile dvs. principale.

Aveți nevoie de o precizie ridicată și o calitate constantă pentru fiecare parte, cum ar fi în Fabricarea vaselor sub presiune or Rolling comercial de țeavă .

Doriți să reduceți costurile forței de muncă și manipularea manuală prin automatizarea procesului de îndoire.

Intenționați să integrați mașina într -un Fabricarea metalelor CNC flux de lucru.

Investiția inițială mai mare poate fi justificată printr -un randament mai rapid al investițiilor (ROI) prin creșterea debitului și costurile forței de muncă mai mici.

Concluzie

În dezbaterea dintre mașinile de rulare cu trei role și cu patru role, nu există niciun câștigător. Mașina cu trei role rămâne un pilon de forță și accesibilitate, o potrivire perfectă pentru multe magazine de locuri de muncă care apreciază robustetea și au mijloacele de a gestiona aspectele sale operaționale. În schimb, mașina cu patru role este un testament al eficienței ingineriei moderne, concepută pentru a maximiza producția, precizia și rentabilitatea în mediile de producție solicitante.

Înțelegerea diferențelor mecanice de bază-în special capacitatea de patru roluri de a se bloca și de a pre-se îndoiește automat-este cheia pentru evaluarea valorii acestora pentru dvs. Mașini din tablă nevoile. Prin cântărirea cu atenție a cerințelor proiectului, a volumului de producție și a parametrilor financiari, puteți selecta mașina care va modela cu adevărat viitorul capacităților dvs. de fabricație.
